Bộ truyền động quay rỗng dòng AR dòng DGII
Khuyến mãi
Miễn phí vận chuyển
Hỗ trợ khách hàng
Dòng DGII là dòng sản phẩm kết hợp bàn quay rỗng có độ cứng cao với động cơ bước vòng kín αSTEP và bộ điều khiển. Nó duy trì sự dễ dàng sử dụng của động cơ bước, đồng thời cho phép định vị chính xác cao các tải quán tính lớn.
- Bộ truyền động tích hợp và động cơ bước giúp thiết kế dễ dàng hơn
- Bàn đầu ra rỗng có đường kính lớn
- Động cơ bước cung cấp hiệu suất tuyệt vời
- Khả năng đáp ứng nhanh nhẹn
- Sự ổn định ở tốc độ thấp
- Điều chỉnh miễn phí
- Đầu vào AC hoặc DC
- Yêu cầu Trình điều khiển dòng AR (được bán riêng)
thiết bị truyền động quay
| Kích thước khung | Đầu vào nguồn | Tùy chọn | Mô-men xoắn cho phép |
Tốc độ cho phép | Tải thời điểm cho phép | ||
Thiết bị truyền động quay 60 mm (2,36 in.) |
Đầu vào DC | Trục đơn hoặc đôi | 0,9 N·m | 7,9 lb-in | 200 vòng/phút | 2 N·m | 17,7 lb-in |
|
Đầu vào AC | Trục đơn hoặc đôi | 2,8 N·m | 24 lb-in | 200 vòng/phút | 10 N·m | 88 lb-in |
Thiết bị truyền động quay 130 mm (5,12 in.) |
Đầu vào AC | Trục đơn hoặc đôi
Phanh điện từ |
12 N·m | 106 lb-in | 200 vòng/phút | 50 N·m | 440 lb-in |
|
Đầu vào AC | Trục đơn hoặc đôi
Phanh điện từ |
50 N·m | 440 lb-in | 110 vòng/phút | 100 N·m | 880 lb-in |
Độ chính xác định vị lặp lại = ±15 arcsec (±0,004°)
Chuyển động bị mất = 2 phút cung (0,033°)
Độ chính xác định vị cao
- Không phản ứng dữ dội
- Độ chính xác định vị lặp lại ±15 giây
- Mất chuyển động 2 phút cung
Lưu ý : Độ chính xác định vị lặp đi lặp lại được đo ở nhiệt độ không đổi (nhiệt độ bình thường) dưới tải không đổi.

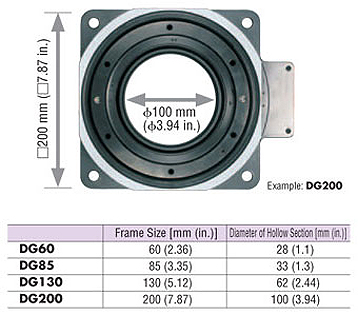

Bàn đầu ra rỗng, đường kính lớn giúp cho việc đi dây và đường ống trở nên đơn giản
Lỗ rỗng có đường kính lớn (lỗ xuyên) giúp giảm độ phức tạp của hệ thống dây điện và đường ống, do đó đơn giản hóa thiết kế thiết bị của bạn.
Góp phần thiết kế thiết bị dễ dàng hơn
Cơ chế giảm tốc sử dụng các bánh răng chính xác cùng với cơ chế điều chỉnh độc quyền giúp loại bỏ phản ứng ngược. Độ chính xác định vị lặp đi lặp lại từ một hướng là ±15 giây, trong khi chuyển động bị mất trong thao tác định vị từ hai hướng là 2 phút cung. Những đặc điểm này làm cho dòng DGII trở thành sự lựa chọn lý tưởng cho các ứng dụng đòi hỏi phải định vị chính xác.
Công suất cao và độ cứng
Bàn đầu ra rỗng được tích hợp với ổ trục con lăn có độ cứng cao*. Cấu trúc cải thiện tải trọng lực đẩy và tải trọng thời điểm cho phép trong khi vẫn duy trì mô-men xoắn cao.
*Không bao gồm DG60
Bàn đầu ra sử dụng vòng bi rãnh sâu (hai miếng) cho loại kích thước khung 2,36 inch (60 mm) và vòng bi lăn chéo cho loại 3,35 inch (85 mm), 5,12 inch (130 mm) và Các loại kích thước khung 7,87 inch (200 mm). Khi kích thước khung tăng lên, mô men tải cho phép cũng tăng nhưng độ dịch chuyển do mômen tải gây ra sẽ giảm.

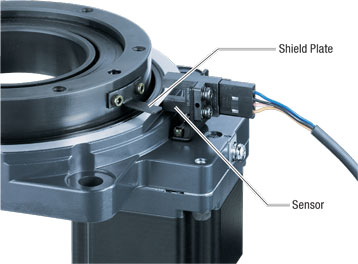

“Bộ cảm biến gia đình” có sẵn dưới dạng phụ kiện
Vì bộ cảm biến đi kèm với tất cả các bộ phận cần thiết cho hoạt động trở về nhà nên sẽ tốn ít thời gian hơn cho việc thiết kế, chế tạo và mua sắm các bộ phận liên quan đến lắp đặt cảm biến.
Ví dụ lắp đặt cảm biến DG130

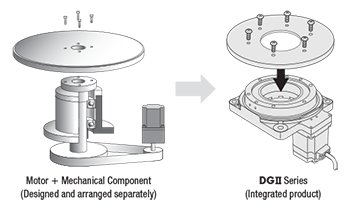

Khớp nối trực tiếp cho độ tin cậy cao hơn
Bàn và cánh tay thiết bị có thể được lắp đặt trực tiếp trên bàn đầu ra. Điều này giúp bạn tiết kiệm được rắc rối và chi phí thiết kế cơ cấu lắp đặt, sắp xếp các bộ phận cần thiết, điều chỉnh độ căng dây đai,… khi sử dụng các bộ phận cơ khí như dây đai, ròng rọc để lắp đặt.
Độ tin cậy cao cộng với động cơ dòng αSTEP AR hiệu suất cao
Hiệu quả cao và tiết kiệm năng lượng
Gói trình điều khiển và động cơ bước dòng αSTEP AR vòng kín đã được sử dụng làm động cơ. Điều này tạo ra một sản phẩm tiết kiệm năng lượng và hiệu quả hơn so với các mẫu thông thường.
Dòng αSTEP AR sử dụng điều khiển vòng kín của Oriental Motor để duy trì hoạt động định vị ngay cả khi tải trọng dao động và tăng tốc đột ngột. Cảm biến phát hiện vị trí rôto giám sát chuyển động quay. Khi phát hiện tình trạng quá tải, Dòng AR sẽ ngay lập tức lấy lại quyền kiểm soát bằng chế độ vòng kín. Khi tình trạng quá tải tiếp tục xảy ra, Dòng αSTEP AR sẽ phát ra tín hiệu cảnh báo, từ đó mang lại độ tin cậy tương đương với động cơ servo.
Việc áp dụng Cảm biến phát hiện vị trí rôto (Bộ giải quyết) –
Vì cảm biến nhỏ gọn và mỏng nên chiều dài tổng thể của động cơ đã giảm xuống.
Hiệu suất như khả năng chịu nhiệt và chống rung được cải thiện so với các bộ mã hóa quang học thông thường.
Vì không cần cáp mã hóa nên động cơ và trình điều khiển có thể được kết nối chỉ bằng 1 cáp.

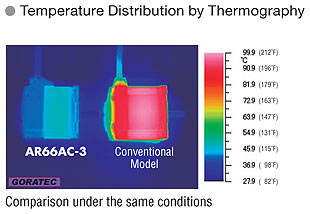

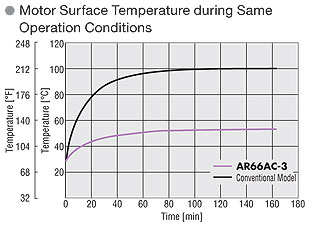

Tạo nhiệt thấp hơn
Sự sinh nhiệt của động cơ đã giảm đáng kể nhờ hiệu suất cao hơn.

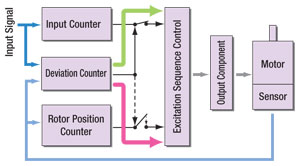

Tiếp tục hoạt động ngay cả khi tải dao động đột ngột và tăng tốc đột ngột
Hoạt động đồng bộ với các lệnh sử dụng điều khiển vòng hở trong điều kiện bình thường. Trong tình trạng quá tải, ngay lập tức chuyển sang điều khiển vòng kín để điều chỉnh vị trí.
Đầu ra tín hiệu cảnh báo trong trường hợp bất thường
Nếu quá tải được áp dụng liên tục, tín hiệu cảnh báo sẽ được phát ra. Khi định vị hoàn tất, tín hiệu END sẽ được phát ra. Điều này đảm bảo mức độ tin cậy tương tự đạt được bởi hệ thống vòng kín tiên tiến hoặc động cơ servo.

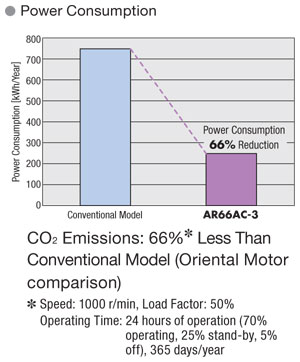

Mức tiêu thụ điện năng: Ít hơn 66%* so với mẫu thông thường
